光纤入户的配置原则及设计案例

发布日期:2017-09-29 作者:江西联硕 点击:

光纤入户的配置一直是很多朋友都问到这方面的知识,弱电VIP群中也是经常讨论项目的作法,那么今天我们通过实际的案例了解下经常会遇到的问题。


一、强制性原则

住宅区和住宅建筑内光纤到户通信设施工程的设计,必须满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求。

1、地下通信管道的管孔容量

2、用户接入点处预留的配线设备安装空间

3、电信间及设备间面积

应满足至少3家电信业务经营者通信业务接入的需要。

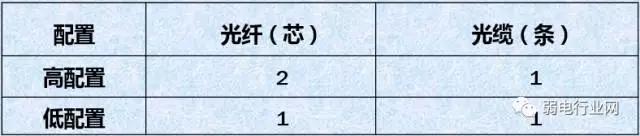

二、用户光缆容量配置

三、管道及光缆配置

1、根据用户数确定光缆总容量。

2、光缆各段光纤芯数根据光纤接入方式、住宅建筑类型、所辖住户数计算。

3、预留备用及维修余量。

4、根据光缆配置加上管孔预留确定管道容量。


四、电信间设备间设置

1 、设备间宜设置在物业管理中心机房。

2、电信间宜设置在住宅建筑的单元(门)处,地下层或首层适当部位。

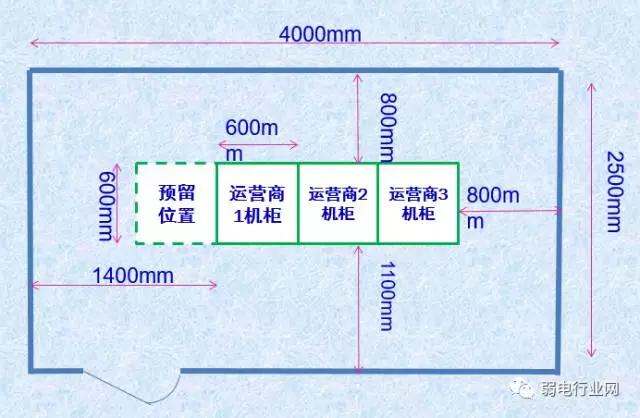

3、电信间平面及面积计算

计算一

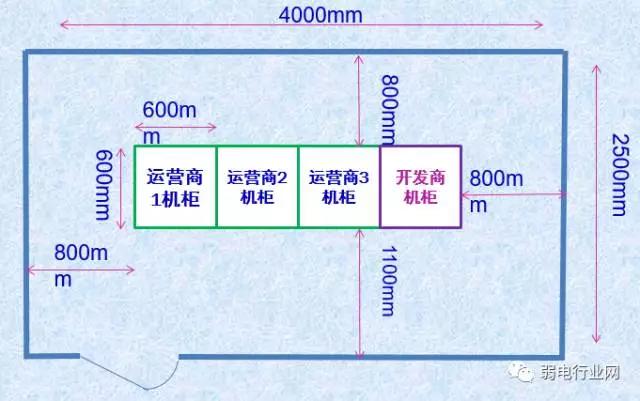

计算2

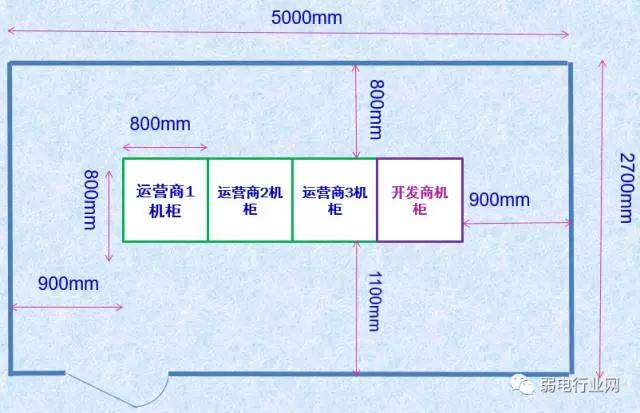

4、设备间平面及面积计算


五、设计案例

案例1:高层住宅共35层,共计315户,的光纤配线区

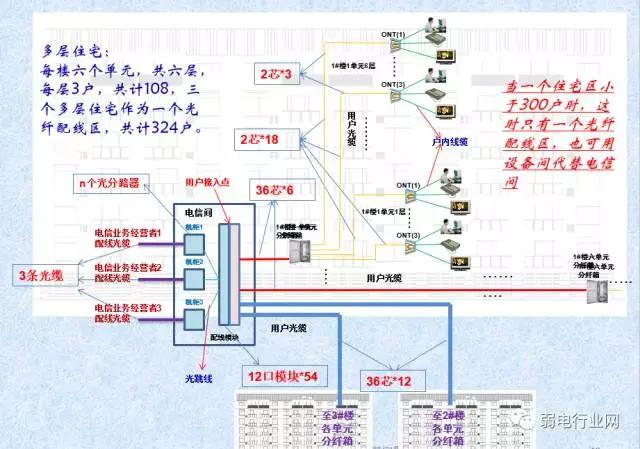

5.jpg案例2:每楼六个单元,共6层,每层3户,共108,三个多层住宅作为一个光纤配线区。
