H3C S10500系列核心交换机

  • 所属分类:H3C新华三

  • 点击次数:
  • 发布日期:2017/07/21
  • 在线询价
详细介绍

H3C S10500系列交换机产品是新华三技术有限公司(以下简称H3C公司)面向云计算数据中心核心、下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构,可以提供持续的带宽升级能力,支持数据中心大二层技术TRILL、纵向虚拟化和MDC(一虚多)技术,支持EVB和FCOE,并完全兼容40GE和100GE以太网标准。该产品基于H3C自主知识产权的Comware V5/V7操作系统,以IRF2(Intelligent Resilient Framework 2,第二代智能弹性架构)、IRF3(Intelligent Resilient Framework3,第三代智能弹性架构)技术为系统基石的虚拟化软件系统,进一步融合MPLS VPN、IPv6、应用安全、应用优化,无线,BRAS等多种网络业务,提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间,从而降低了客户的总拥有成本(TCO)。同时,H3C S10500也符合“限制电子设备有害物质标准(RoHS)”,是绿色环保的路由交换机。


产品特点

先进的CLOS 多级多平面交换架构

采用先进的CLOS 多级多平面交换架构,提供持续的带宽升级能力。

正交网板设计:S10500业务板卡与交换网板采用完全正交设计(90度),跨线卡业务流量通过正交连接器直接上交换网板,背板走线降低为零(极大规避信号衰减)。高速信号速率可达25Gbps/Serdes,为业界的2.5倍,极大提升了系统带宽和演进能力,整机容量可平滑扩展至百Tbps;

支持40GE 和100GE 以太网标准,充分满足无阻塞园区网的应用及未来发展需求。

独立的交换网板卡,控制引擎和交换网板硬件相互独立,最大程度的提高设备可靠性,同时为后续产品带宽的持续升级提供保证。

创新的分布式多引擎设计

采用了创新的硬件设计,通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和毫秒级的高可靠保障;

分布式的控制引擎,所有业务板均提供强大的控制处理系统,轻松处理各种协议报文及控制报文,并支持协议报文精细控制,为系统提供完善的抗协议报文攻击的能力;

分布式的检测引擎,所有业务板都可以分布式的BFD、OAM等快速故障检测,并与控制平面的协议实行联动,支持快速保护切换和快速收敛,可以实现毫秒级的故障检测,保障业务不中断;

分布式的维护引擎,智能化CPU 系统支持电源智能管理,可以支持单板顺序上下电(降低单板同时上电带来的电源冲击,提高设备寿命,降低电磁辐射,降低系统功耗),设备在线状态检查。

IRF2(第二代智能弹性架构--横向虚拟化)

面向园区网横向业务整合的需求,S10500支持IRF2(第二代智能弹性架构)技术,将多台高端设备虚拟化为一台逻辑设备,是业界首款支持4框虚拟化的核心交换机产品,在可靠性、分布性和易管理性方面具有强大的优势,主要体现在三个方面:

可靠性:通过zhuanli的路由热备份技术,在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了虚拟架构的可靠性和高性能,同时消除了单点故障,避免了业务中断;

分布性:通过分布式跨设备链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率;

易管理性:整个弹性架构共用一个IP管理,简化网络设备管理,简化网络拓扑管理,提高运营效率,降低维护成本。

IRF3:(第三代智能弹性架构—纵向虚拟化)

10500系列产品可以在纵向维度上支持异构虚拟化,将核心和接入设备通过IRF3技术形成一台纵向逻辑虚拟设备,支持AC、AP统一管理、配置,相当于把一台接入设备作为一块远程接口板加入主设备系统,以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3技术可以简化管理,大幅度降低网络管理节点;简化布线,二层变为一层,节省横向连接线缆;最终实现数据转发平面虚拟化,便与简化业务部署和自动编排。

数据中心虚拟化和网络融合技术

作为企业级云计算数据中心核心设备,10500系列产品在云计算数据中心虚拟化和网络融合方面都提供了一系列技术解决方案:

TRILL:随着服务器和交换机规模的增加,数据中心网络越来越倾向于扁平化的网络架构以便于维护管理,这就要求构建一个大型的二层网络;10500系列产品支持通过TRILL技术和纵向虚拟化技术来进行数据中心大二层网络的构建。数据中心大二层技术TRILL(TRansparent Interconnection of Lots of Links,多链路透明互联)协议将三层路由技术IS-IS(Intermediate System-to-Intermediate System,中间系统到中间系统)的设计思路引入二层网络,并对其进行了必要的改造。从而将二层的简单、灵活性与三层的稳定、可扩展和高性能有机融合起来。

MDC:10500产品可以通过MDC技术实现正真的1:N的虚拟化,即把一台交换机虚拟成N台互相独立的虚拟交换机,不同于传统的交换机虚拟化技术,MDC虚拟出的每台交换机之间物理隔离、安全隔离,拥有独立的硬件资源和管理权限,满足多业务客户共享核心交换机的需求,这样,一方面可以充分利用核心交换机的能力达到隔离复用的作用,另一方面也降低了用户的投资成本,一举两得。

EVB:10500产品支持EVB (Edge Virtual Bridging),通过VEPA (Virtual Ethernet Port Aggregator)技术将虚拟机产生的网络流量上传至与服务器相连的物理交换机进行处理,不仅实现了虚拟机间流量转发,同时还解决了虚拟机流量监管、访问控制策略部署等问题。

FCOE: 10500系列产品支持FCOE技术;FCOE技术主要用来解决云计算数据中心LAN网络和存储网络异构的问题,通过FCoE和CEE技术的部署,可以实现数据中心前端网络和后端网络架构的融合,解决数据、计算和存储三网割裂的技术难题,从而大大降低数据中心的采购和扩容成本;

EVI: 10500系列产品支持EVI(Ethernet Virtual Interconnection,以太网虚拟化互联)技术,EVI是一种先进的"MAC in IP"技术,EVI解决方案部署非常简单,基于现有的IP网络,给分散的物理站点提供灵活的二层互联功能,能够实现64个站点的互联。

基于开放架构的多业务融合

S10500系列秉承H3C公司的开放架构设计理念——开放应用架构(OAA),将传统园区网核心交换机的L2至L3的报文转发的简单功能,重新定义为集成L2至L7的深度业务感知,有线无线一体化,有源无源一体化,IPv4/IPv6一体化,网络流量分析与管控等多业务于一体的多业务承载平台。

S10500系列支持防火墙模块、IPS模块、负载均衡等安全控制模块,可以将安全保护功能扩展到交换机的每个端口;支持虚拟防火墙功能,可以为VPN用户提供网络防火墙的租用服务。实现了网络业务和安全业务的无缝融合。

S10500系列集成无线控制模块,实现有线无线一体化解决方案。无线控制模块提供丰富的业务能力,包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等;无线控制模块通过与安全策略服务器的联动,实现对无线接入用户的端点准入防御,提高了整网的安全性。

新一代有线无线一体化方案

H3C S10500系列交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能,直接能够管理无线AP,相比单一的无线AC插卡方案具有部署更加灵活简单的优势;S10500系列交换机同时支持大容量专业无线AC插卡方案,并能够与交换机融合AC功能完美结合形成独特的分层AC方案,解决大规模无线部署环境下的管理复杂问题,让有线无线一体化方案更灵活更简便。

融合AC作为交换机原生支持的特性,与交换机管理界面的统一,有线无线功能管理采用统一界面,大大简化和运维的复杂度。

全面的IPv6解决方案

IPv6作为下一代网络的基础协议以其特有的技术优势得到广泛的认可,S10500系列全面支持IPv6协议族,支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议,支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术,保证IPv4向IPv6的平滑过渡。

硬件级环网保护协议

S10500支持硬件级RPR2.0(弹性分组环)技术融合了SDH故障自愈的高可靠性与以太网的经济性、高带宽、灵活性、可扩展能力等优势,基于环行拓扑提供数据优化的带宽管理、高性能多业务传输解决方案,实现了硬件级快速收敛时间及超高可靠性保证, RPR2.0更在RPR1.0的基础上集成的IRF2/MDC等虚拟化功能,支持双环负载均衡组网。S10500也支持RRPP/ERPS等标准兼容标准的链路倒换技术。

硬件级加密技术

S10500支持硬件级加密技术Macsec技术(802.1ae),区别于传统端到端基础应用层保护的软加密技术,Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议,保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧,可根源上保护2层协议受到的攻击。

增强的以太网供电能力(PoE+)

H3C S10500系列交换机可以支持802.3af/802.3at增强的以太网供电功能,单端口最大30W的输出功率,可以为802.11n的无线接入点,可视IP电话,大功率的监控摄像头以及更多的终端设备提供以太网供电能力。


产品规格

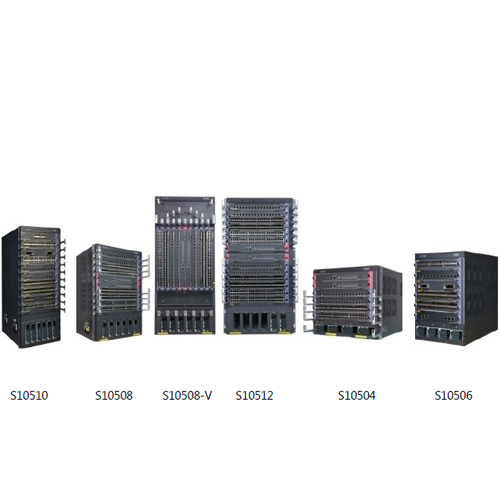

属 性S10504S10506S10508S10508-VS10510S10512
交换容量17.28Tbps/76.820.74Tbps/12841.47Tbps/204.841.47Tbps/204.855.3Tbps/25669.12Tbps/307.2Tbps
TbpsTbpsTbpsTbpsTbps
包转发率3360Mpps/24000 Mpps5040Mpps/36000 Mpps6720Mpps/48000 Mpps6720Mpps/48000 Mpps8400Mpps/67500 Mpps10080Mpps/81000 Mpps
主控板槽位数222222
业务板槽位数4688(竖式插槽)1012
交换网板槽位数4
冗余设计主控、交换网板、电源、风扇
以太网特性支持802.1Q
支持DLDP
支持LLDP
静态MAC配置
支持MAC地址学习数目限制
支持端口镜像和流镜像功能
支持端口聚合、端口隔离、端口镜像
支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)
支持IEEE 802.3ad(动态链路聚合)、静态端口聚合和跨板链路聚合
路由特性支持静态路由、RIP、OSPF、IS-IS、BGP4等
支持等价路由
支持策略路由
支持路由策略
支持IPv4和IPv6双协议栈
支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+
支持VRRPv3
支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6
支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道
支持IPv6等价路由
支持IPv6策略路由
支持IPv6路由策略
组播支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议
支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping
支持PIM6-DM、PIM6-SM、PIM6-SSM
支持MLD V1/V2、MLD V1/V2 Snooping
支持组播策略和组播QoS
ACL/QoS支持标准和扩展ACL
支持Ingress/Egress ACL
支持VLAN ACL
支持全局 ACL
支持Diff-Serv QoS
支持SP,WRR,SP+WRR等队列调度机制
支持流量整形
支持拥塞避免
支持优先级标记Mark/Remark
支持802.1p、TOS、DSCP、EXP优先级映射
支持H-QoS
SDN/支持OPENFLOW 1.3标准
OPENFLOW支持多控制器(EQUAL模式、主备模式)

支持多表流水线

支持Group table

支持Meter
VXLAN支持VXLAN 二层交换
支持VXLAN 路由交换
支持VXLAN 网关
支持IS-IS+ENDP的VXLAN分布式控制平面
支持OpenFlow+Netconf的VXLAN集中式控制平面
MPLS/VPLS支持L3 MPLS VPN
支持L2 VPN: VLL (Martini, Kompella)
支持MCE
支持MPLS OAM
支持VPLS,VLL
支持分层VPLS,以及QinQ+VPLS接入
支持P/PE功能
支持LDP协议
安全机制支持EAD安全解决方案
支持Portal认证
支持MAC认证
支持IEEE 802.1x和IEEE 802.1x SERVER
支持AAA/Radius
支持HWTACACS,支持命令行认证
支持SSHv1.5/SSHv2
支持ACL流过滤机制
支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证
支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限
支持受限的IP地址的Telnet的登录和口令机制
支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定
支持uRPF
支持主备数据备份机制
支持故障后报警和自恢复
支持数据日志
系统管理支持FTP、TFTP、Xmodem
支持SNMP v1/v2/v3
支持sFlow流量统计
支持RMON
支持NTP时钟
支持NetStream流量统计功能
支持电源智能管理,支持802.3az高效节能以太网
支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测
融合AC支持原生融合AC功能,无需增加额外接口板卡或无线AC业务板卡,即可支持无线AP管理
支持有线无线功能统一界面管理
可靠性独立的硬件交换网板设计,实现了控制和转发的真正分离
关键部件交换路由处理板支持1+1冗余备份,电源支持M+N冗余备份
交换网板支持N+1冗余备份
背板采用无源设计,避免单点故障
各组件均支持热插拔功能
支持各种配置数据在主备主控板上实时热备份
支持热补丁功能,可在线进行补丁升级
支持NSF/GR for OSFP/BGP/IS-IS/RSVP等
支持端口聚合,支持链路跨板聚合
支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms
支持Ethernet OAM(802.1ag和802.3ah)
支持RRPP
支持DLDP
支持VCT
支持Smart-Link
支持ISSU技术,实现全业务在线升级
绿色节能支持802.3az能效以太网
环境要求温度范围:0℃~45℃
相对湿度:10%~95%(非凝结)
供电100V~290V AC;50/60Hz;16A
外型尺寸(H x W x D)/mm353x440x660 353x440x660 620x440x660886x440x660620x440x660797x440x660
8RU8RU14RU20U14RU18RU
